சுதந்திரமாக உருவாக்கப்பட்ட FFT அலைவடிவ பகுப்பாய்வு அமைப்புடன் தொழில்துறை சோதனை தடைகளை உடைக்கவும்

இழுவை இயந்திர செயல்திறன் சோதனை துறையில், வழக்கமான முறைகளில் முக்கியமாக அதிர்வு சோதனை, இரைச்சல் சோதனை போன்றவை அடங்கும். இருப்பினும், மின்னழுத்த அலைவடிவங்களை துல்லியமாக கைப்பற்றுவது மற்றும் செயல்பாட்டுத் தரவை பகுப்பாய்வு செய்வது மோட்டார் நிலையை மதிப்பிடுவதற்கான மையமாகும். விரிவான சுத்திகரிப்புக்குப் பிறகு, NIDEC எலிவேட்டர் மோட்டார் குழு சுயாதீனமாக இழுவை இயந்திரங்களின் பின் எலக்ட்ரோமோட்டிவ் ஃபோர்ஸ் கொள்கையின் அடிப்படையில் ஒரு FFT அலைவடிவ பகுப்பாய்வு அமைப்பை உருவாக்கியுள்ளது - சிக்கலான வெளிப்புற சென்சார்கள் தேவையில்லாமல், இது சிக்னல் மாற்றத்தின் மூலம் மட்டுமே சைன் அலைகளை உருவாக்க முடியும், இழுவை இயந்திர சோதனைக்கு மிகவும் திறமையான மற்றும் துல்லியமான தீர்வை வழங்குகிறது.

பாதுகாப்பின் தவறு கண்டறிதல் கோட்டை வலுப்படுத்த பல அல்காரிதம்கள்

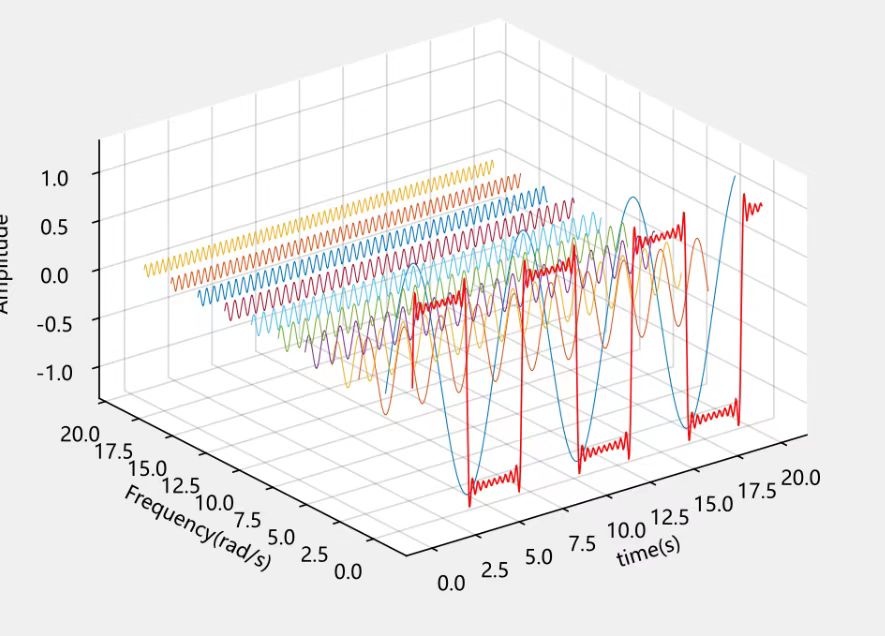

ஃபாஸ்ட் ஃபோரியர் டிரான்ஸ்ஃபார்ம் (FFT) அல்காரிதம், NVH பகுப்பாய்வுக் கருவிகளின் மையமானது, தவறுகளைக் கண்டறிவதற்கான ஒரு உன்னதமான கருவியாகும். இது மோட்டார் செயல்பாட்டின் போது சேகரிக்கப்பட்ட தூண்டப்பட்ட எலக்ட்ரோமோட்டிவ் விசையின் நேர-டொமைன் சிக்னல்களை அதிர்வெண்-டொமைன் சிக்னல்களாக துல்லியமாக மாற்றும். நிரந்தர காந்த ஒத்திசைவான மோட்டார்களின் உண்மையான செயல்பாட்டில், தவறான சீரமைப்பு, தலைகீழ் ஒட்டுதல் மற்றும் நிரந்தர காந்தங்களின் ஆஃப்செட் ஒட்டுதல் போன்ற தவறுகள் தூண்டப்பட்ட மின்னோட்ட விசையில் நுட்பமான மாற்றங்களில் பிரதிபலிக்கும், இது குறிப்பிட்ட அதிர்வெண்களில் அசாதாரண சமிக்ஞைகளை உருவாக்கும். அதன் சக்திவாய்ந்த சிக்னல் பகுப்பாய்வு திறனுடன், FFT அல்காரிதம் இந்த நுட்பமான மாற்றங்களை ஆர்வத்துடன் படம்பிடித்து, தவறு கண்டறிவதற்கான முக்கியமான தடயங்களை வழங்க முடியும்.

NIDEC எலிவேட்டர் மோட்டார் சோதனை தீர்வு இரட்டை கோர்கள்

ஹார்டுவேர் கோர்: உயர் மாதிரி-விகித தரவு கையகப்படுத்தல் அட்டை

சிக்னல் "சிதைவு" தவிர்க்க, நாங்கள் உயர் மாதிரி விகிதம் மற்றும் உயர் தெளிவுத்திறன் தரவு கையகப்படுத்தல் அட்டைகளை வன்பொருள் அடித்தளமாக தேர்ந்தெடுக்கிறோம். இது மோட்டார் செயல்பாட்டின் போது பின் எலெக்ட்ரோமோட்டிவ் ஃபோர்ஸின் சிறிய மின்னழுத்த மாற்றங்களை நிகழ்நேரத்தில் கைப்பற்றலாம், அனலாக் சிக்னல்களை துல்லியமான டிஜிட்டல் சிக்னல்களாக மாற்றலாம் மற்றும் அடுத்தடுத்த பகுப்பாய்விற்கு "உயர்தர மூல தரவு" வழங்கலாம்.

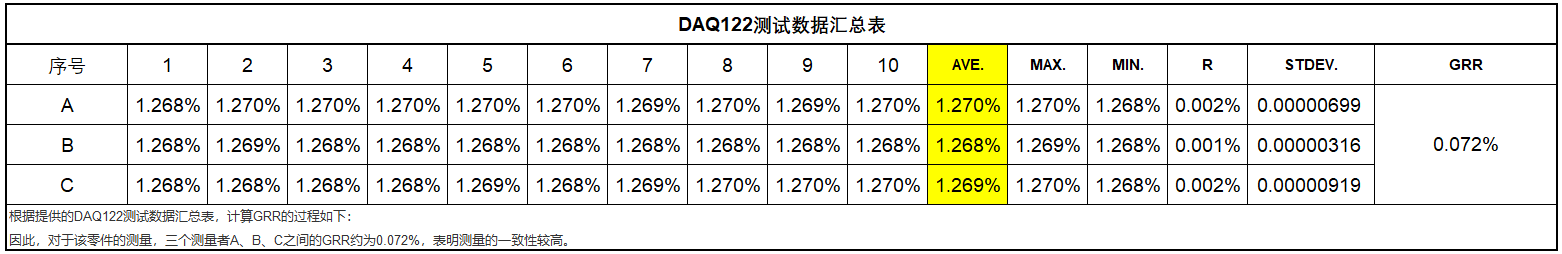

தேர்ந்தெடுக்கப்பட்ட தரவு கையகப்படுத்தல் அட்டை தேவைகளைப் பூர்த்திசெய்கிறதா என்பதை உறுதிசெய்ய, ME குழு அதைச் சோதித்தது. A, B மற்றும் C ஆகிய மூன்று அளவீடுகளில் சுமார் 0.072% GRR உடன், தேர்ந்தெடுக்கப்பட்ட தரவு கையகப்படுத்தல் அட்டை சிறந்த நிலைத்தன்மையைக் கொண்டுள்ளது என்பதை பகுப்பாய்வு காட்டுகிறது.

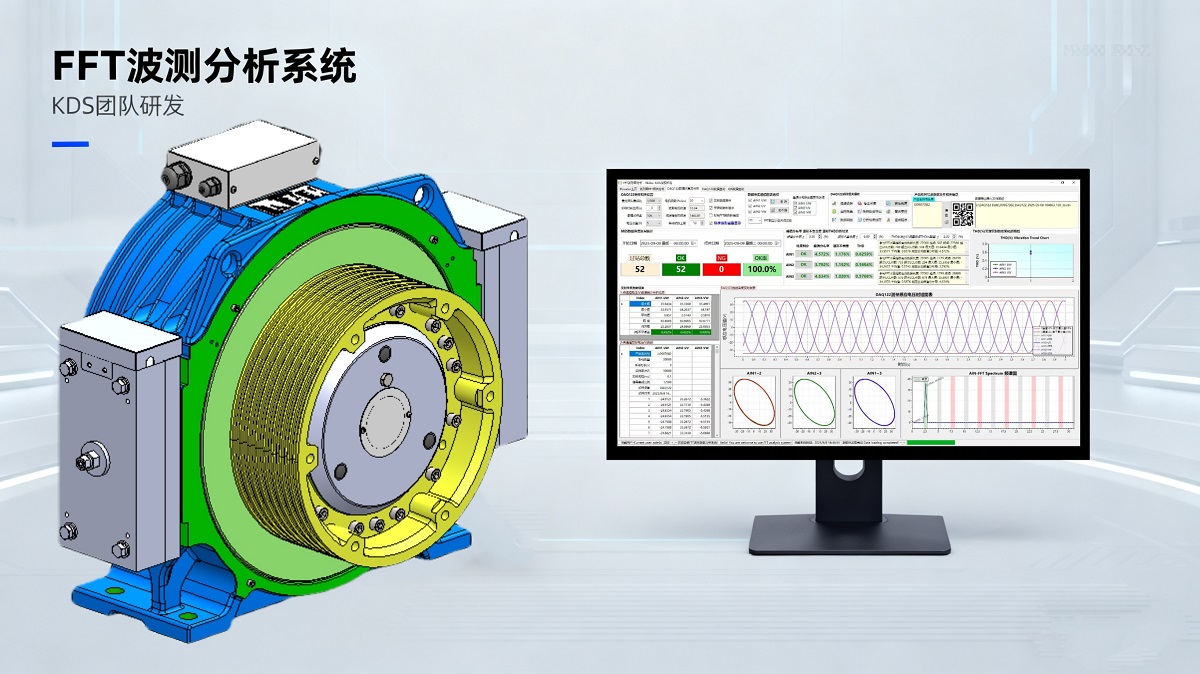

மென்பொருள் கோர்: சுதந்திரமாக உருவாக்கப்பட்ட FFT அலைவடிவ பகுப்பாய்வு அமைப்பு

இந்த அமைப்பின் முக்கிய நன்மை "தொழில்முறை தரவை" "தெரியும், பகுப்பாய்வு செய்யக்கூடிய மற்றும் பயன்படுத்தக்கூடிய" சோதனை முடிவுகளாக மாற்றுவதில் உள்ளது. அதன் மூன்று முக்கிய செயல்பாடுகள் நேர களத்திலிருந்து அதிர்வெண் டொமைன் வரை முழு பரிமாண பகுப்பாய்வை உள்ளடக்கியது:

• தூண்டப்பட்ட மின்னழுத்த நேர-டொமைன் விளக்கப்படம்: நிகழ்நேரம் காலப்போக்கில் மின்னழுத்த சமிக்ஞைகளின் மாற்ற வளைவைக் காட்டுகிறது, மின்னழுத்த ஏற்ற இறக்கங்கள் மற்றும் உச்ச நிகழ்வு முனைகளை உள்ளுணர்வாகக் காட்டுகிறது, உடனடி சமிக்ஞை மாற்றங்களை ஒரு பார்வையில் தெளிவாக்குகிறது;

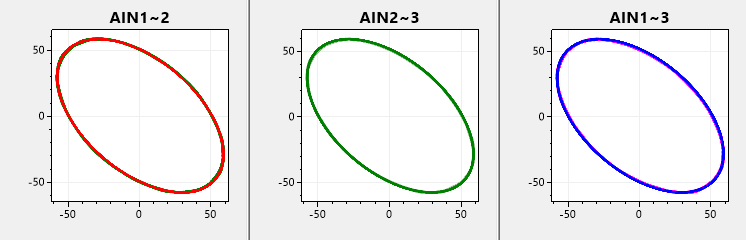

• லிஸ்ஸாஜஸ் ஃபிகர் அனாலிசிஸ்: வெவ்வேறு சிக்னல்களின் கட்ட உறவின் மூலம் லிசாஜஸ் உருவங்களை உருவாக்குகிறது, இழுவை இயந்திரத்தின் செயல்பாட்டு நிலைத்தன்மையை விரைவாக தீர்மானிக்கிறது, மேலும் ஒரு பார்வையில் அசாதாரண கட்ட விலகல்களை அடையாளம் காட்டுகிறது;

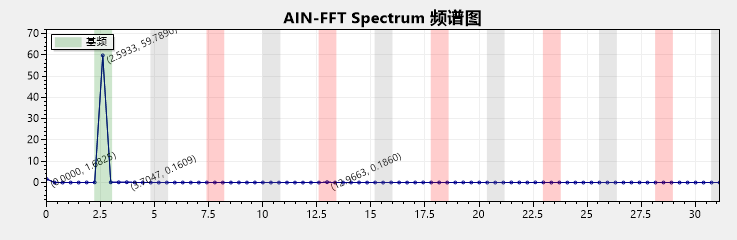

• ஆழமான ஸ்பெக்ட்ரம் பகுப்பாய்வு: நேர-டொமைன் சிக்னல்களை அதிர்வெண்-டொமைன் தரவுகளாக மாற்றுகிறது, ஒவ்வொரு அதிர்வெண் கூறுகளின் விகிதத்தையும் தெளிவாகக் காட்டுகிறது மற்றும் ஹார்மோனிக் குறுக்கீடு போன்ற சாத்தியமான சிக்கல்களை எளிதாகக் கண்டறியும்.

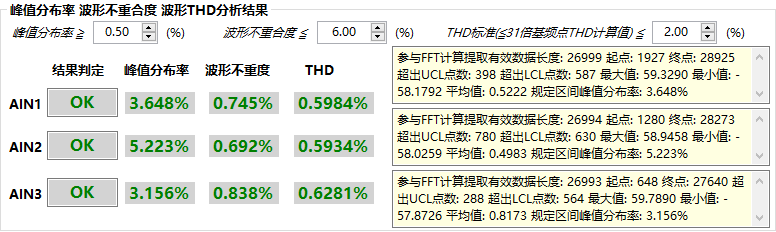

"தரவைப் பார்ப்பதற்கு" அப்பால், "முடிவுகளை வழங்குவதில்" கணினி அதிக கவனம் செலுத்துகிறது. இழுவை இயந்திரத்தின் செயல்திறனை மூன்று முக்கிய சோதனை குறிகாட்டிகள் பாதுகாக்கின்றன:

1. உச்ச விநியோக விகிதம்: மின்னழுத்த உச்சங்களின் பரவலைக் கணக்கிடுகிறது, சிகரங்கள் நியாயமான வரம்பிற்குள் உள்ளதா என்பதை தீர்மானிக்கிறது மற்றும் அசாதாரண உச்சநிலைகளால் ஏற்படும் மோட்டார் இழப்பைத் தவிர்க்கிறது;

2. அலைவடிவம் அல்லாத தற்செயல் பட்டம்: உண்மையான அலைவடிவத்திற்கும் நிலையான சைன் அலைக்கும் இடையிலான வேறுபாட்டை ஒப்பிடுகிறது, அலைவடிவ சிதைவைக் கணக்கிடுகிறது மற்றும் மோட்டார் இயக்கத்திற்கான துல்லியமான அடிப்படையை வழங்குகிறது;

3. அலைவடிவம் THD பகுப்பாய்வு: மொத்த ஹார்மோனிக் சிதைவைக் கணக்கிடுகிறது, மின்னழுத்த அலைவடிவங்களில் ஹார்மோனிக்ஸ் தாக்கத்தை உள்ளுணர்வுடன் பிரதிபலிக்கிறது மற்றும் இழுவை இயந்திரங்களின் தயாரிப்பு தரத்தை மேம்படுத்த உதவுகிறது.

சாதனை காட்சி

சுயாதீனமாக உருவாக்கப்பட்ட FFT அலைவடிவ பகுப்பாய்வு அமைப்பின் மூலம், மோட்டார் NVH செயல்திறனின் பல பரிமாண சோதனை மேற்கொள்ளப்பட்டுள்ளது, இது தயாரிப்பு தர சிக்கல்களை கணிசமாகக் குறைக்கிறது மற்றும் விநியோகத்திற்கு முன் மோட்டார் தரத்தை உறுதி செய்கிறது. டிசம்பர் 2024 முதல் தற்போது வரை, தோராயமாக பல்லாயிரக்கணக்கான மோட்டார்கள் சோதனை செய்யப்பட்டுள்ளன, சோதனை செய்யப்பட்ட மோட்டார்களின் முதல்-பாஸ் மகசூல் 99.5% க்கு மேல் பராமரிக்கப்படுகிறது. இந்தத் தரவுகளின் சேகரிப்பு மற்றும் பகுப்பாய்வு NIDEC எலிவேட்டர் மோட்டார் தரத்தின் நம்பகத்தன்மை மற்றும் இந்த மோட்டார் FFT செயல்திறன் சோதனை மென்பொருளை உருவாக்குவதன் முக்கியத்துவத்தை முழுமையாக நிரூபிக்கிறது.

இறுதியாக, NVH கொள்கை விளக்கம், புதுமை அறிமுகம், அதிவேக தரவு கையகப்படுத்தல், பல பரிமாண அளவுரு பகுப்பாய்வு முதல் முழு அளவிலான வெகுஜன தயாரிப்பு சோதனை வரை, இந்த FFT அலைவடிவ பகுப்பாய்வு அமைப்பு பாரம்பரிய சோதனையின் வரம்புகளை உடைக்கிறது. மோட்டார் தொழிற்சாலை தர ஆய்வு, தினசரி செயல்பாடு மற்றும் பராமரிப்பு கண்காணிப்பு, அல்லது தவறு கண்டறிதல் என எதுவாக இருந்தாலும், அது விரிவான மற்றும் விரிவான சோதனை ஆதரவை வழங்க முடியும், லிஃப்ட் இழுவை இயந்திரத் துறையில் மோட்டார் செயல்திறனின் திறமையான, பாதுகாப்பான மற்றும் நம்பகமான சோதனையில் புதிய வேகத்தை செலுத்துகிறது!
