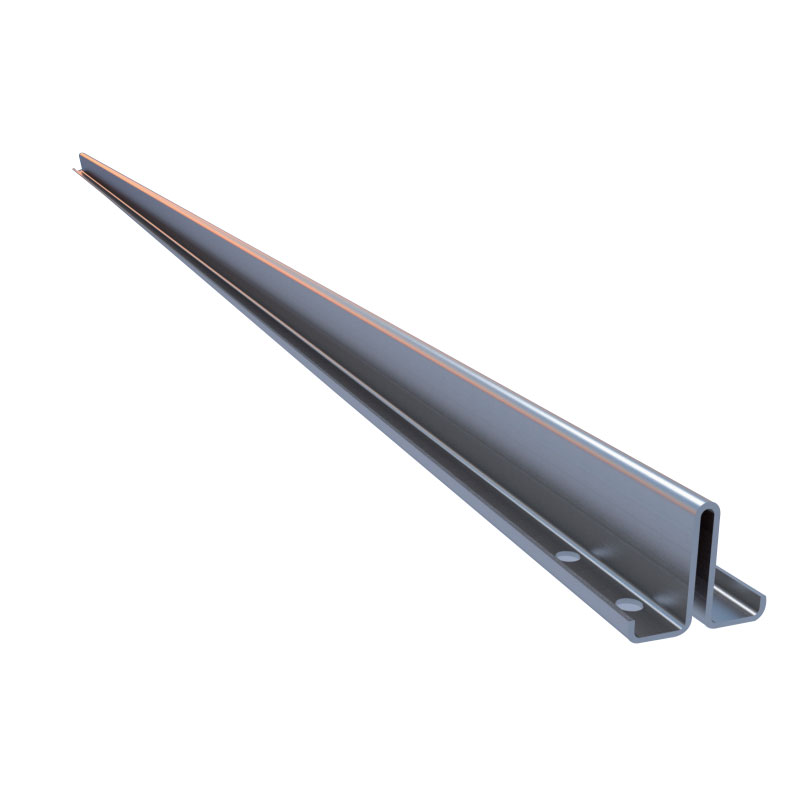

ஹாலோ ரயில் சப்ளையர்
JG/T 5072.3 1996 தரநிலைக்கு இணங்க, லிஃப்ட் இயங்கும் வேகம் ≤ 1.6 m/s.
| பரிமாணங்கள் | ||||||||||||||
| பதவி | b1 | C | f | h1 | h2 | k | m | r1 | a | b3 | l2 | l3 | d | |
| பிளாட் எட்ஜ் வகை | சகிப்புத்தன்மை | |||||||||||||
| ± 1.0 | - | ± 0.2-0.15 | 0-0.5 | - | ± 0.40 | - | - | +60' +20' |
± 0.5 | ± 0.5 | ± 0.5 | - | ||
| TK3 | 75 | ≥1.8 | 2.2 | 55± 0.2 |
|
10± 0.2 | 25 | 5 | 90° | 43 | 90 | 30 | 10 | |
| TK5 | 87 | ≥1.8 | 3.0 | 60 |
|
16.4 | 25 | 3 | 90° | 50 | 180 | 20 | 14 | |
| லிஃப்ட் எட்ஜ் வகை | சகிப்புத்தன்மை | |||||||||||||
| ± 1.0 | - | +0.2-0.15 | ± 0.3 | ± 1.0 | ± 0.45 | - | - | +60' +20' |
± 0.5 | ± 0.5 | ± 0.5 | - | ||
| TK3A | 78 | ≥1.8 | 2.2 | 60 | 10 | 16.4 | 25 | 3 | 90° | 45 | 75 | 25 | 11.5 | |
| TK5A | 78 | ≥1.8 | 3.0 | 60 | 10 | 16.4 | 25 | 3 | 90° | 45 | 75 | 25 | 11.5 | |
| தொழில்நுட்ப பண்புகள் | ||||||||||
| பதவி TK3 |
S | q1 | E | lx-x | Wx-x | lx-x | ly-y | Wy-y | ly-y | |
| c㎡ | கிலோ/மீ | செ.மீ | செமீ⁴ | செமீ³ | செ.மீ | செமீ⁴ | செமீ³ | செ.மீ | ||
| 3.48 | 3.01 | 1.86 | 11.89 | 3.27 | 1.85 | 6.47 | 1.73 | 1.3 | ||
| TK5 | 8.56 | 4.60 | 2.15 | 26.90 | 6.99 | 2.08 | 18.61 | 4.28 | 1.73 | |
| TK3A | 4.36 | 3.74 | 2.18 | 18.09 | 4.74 | 2.04 | 13.62 | 3.49 | 1.77 | |
| TK5A | 6.17 | 4.85 | 2.14 | 24.33 | 6.3 | 1.99 | 18.78 | 4.82 | 1.74 | |
| துளைகள், மீன் தட்டுகள் மற்றும் போல்ட் (மிமீ) இடையே உள்ள தூரம் | |||||||||||
| பதவி | b2 | h3 | h | u | b3 | l1 | l2 | l3 | போல்ட் | வாஷர் | |
| சகிப்புத்தன்மை | |||||||||||
| - | ± 1 | ± 0.2 | - | ± 0.5 | ±1.5 | ± 0.5 | ± 0.3 | - | - | ||
| TK3 | 72 | 40 | 6 | 3 | 43 | 220 | 90 | 30 | M8x25 | ஏ-8 | |
| TK5 | 88 | 59 | 10 | 4.5 | 50 | 400 | 180 | 20 | M12x30 | ஏ-12 | |
| TK3A | 78 | 50 | 12 | 3 | 45 | 200 | 75 | 25 | M10x30 | ஏ-10 | |
| TK5A | 78 | 50 | 10 | 4 | 45 | 200 | 75 | 25 | M10x30 | ஏ-10 | |
| பதவி | பாராளுமன்றம் | வெற்று சகிப்புத்தன்மை அதிகபட்சம் 1.0மீ/வி. |
| நேர்மை | f/m அதிகபட்சம். f/5m அதிகபட்சம். |
0.5மிமீ 2.5மிமீ |
| திருப்பம் | R அதிகபட்சம். | 1மிமீ |
| கோணம் |
P M |
0.30மிமீ 0.20 மி.மீ |
