இயந்திர பண்புகள் மற்றும் துரு எதிர்ப்பு சிகிச்சை
■இயந்திர செயல்திறன்
| இயந்திர பண்புகள் | ||||
| பதவி | இழுவிசை வலிமை | விளைச்சல் புள்ளி (நிமி.) | நீளம் (நிமிடம்) | |
| குளிர் வரையப்பட்டது | 470~840 எம்பிஏ | 355 N/mm | 8% | |
| இயந்திரம் | 410~520 எம்பிஏ | 275 N/m㎡ | 22% | |
| வெற்று | 370~520 எம்பிஏ | 235 N/mm | 22% | |
■இரசாயன கலவை
| பதவி | எஃகு குறியீடு | C% அதிகபட்சம். | Si% அதிகபட்சம். | Mn% அதிகபட்சம். | P% அதிகபட்சம். | S% அதிகபட்சம். |
| குளிர் வரையப்பட்டது | ISO 630 Fe360B |
0.17 | 0.4 | 1.4 | 0.045 | 0.045 |
| இயந்திரம் | ISO 630 Fe430B |
0.21 | 0.4 | 1.5 | 0.045 | 0.045 |
| வெற்று | Q235A | 0.22 | 0.35 | 1.4 | 0.045 | 0.045 |
■துரு எதிர்ப்பு சிகிச்சை
| பதவி | துரு தடுப்பு | முறை | வெளிப்புற (மாதம்) | உட்புறம் (மாதம்) |
| குளிர் வரையப்பட்டது | துரு எதிர்ப்பு எண்ணெய்/204-1 தேசிய எதிர்ப்பு துரு எண்ணெய் அல்லது 74-2 கடின பூச்சு எதிர்ப்பு துரு எண்ணெய் |
நெய் தடவுதல் | 3~6 | 24 |
| இயந்திரம் | ||||
| வெற்று | டிரிவலன்ட் குரோம்லம் மூலம் கால்வனேற்றப்பட்டது | கலானிஸ் | 22% | 60 |
அழுத்தம் வழிகாட்டி தட்டு
■வார்ப்பு அல்லது போலியான பத்திரிகை தட்டு
| குறியீடு | பதவி | பரிமாணங்கள்(மிமீ) | |||||||||
| A | B | C | D | E | F | G | M | Ø | போல்ட் | ||
| C/F1 | T75/B | 30 | 15 | 15 | 30 | 10.5 | 15 | 4.5 | 3 | 9 | M8 |
| C/F2 | T89/B | 32 | 16 | 16 | 38 | 11 | 16 | 5 | 6 | 13 | M12 |
| C/F3 | T90/B | 32 | 16 | 16 | 38 | 11 | 16 | 5 | 6 | 13 | M12 |
| C/F4 | T114/B | 50 | 22 | 28 | 50 | 14 | 22 | 5 | 7.5 | 17 | M16 |
| T127-1/B | 50 | 22 | 28 | 50 | 14 | 22 | 5 | 7.5 | 17 | M16 | |
| T127-2/B | 50 | 22 | 28 | 50 | 17 | 25 | 8 | 8 | 17 | M16 | |
| T140-1/B | 50 | 22 | 28 | 50 | 17 | 25 | 8 | 8 | 17 | M16 | |
| C/F5 | T140-2/B | 70 | 38 | 32 | 65 | 16 | 25.5 | 12.5 | 24 | 20.5 | M18 |
| C/F6 | T140-3/B | 70 | 38 | 32 | 75 | 19 | 28.5 | 19 | 24 | 20.5 | M18 |
■நெகிழ் அழுத்தம் தட்டு
| குறியீடு பதவி | பரிமாணங்கள்(மிமீ) | ||||||||||
| A | B | C | D | E | F | G | M | Ø | போல்ட் | ||
| C/F2 | T89/B | 76 | 70 | 31 | 5 | 9 | 14.5 | 18.5 |
|
13 | M12 |
| T90/B | 76 | 70 | 31 | 5 | 9 | 14.5 | 18.5 | - | 13 | M12 | |
| T114/B | 76 | 70 | 31 | 5 | 9 | 14.5 | 18.5 |
|
17.5 | M16 | |
| T127-1/B | 76 | 70 | 31 | 5 | 9 | 14.5 | 18.5 | - | 17.5 | M16 | |
| C/F1 | T127-2/B | 76 | 70 | 33 | 5 | 14.5 | 20.5 | 19 | - | 17.5 | M16 |
| T140-1/B | 76 | 70 | 33 | 5 | 14.5 | 20.5 | 19 | - | 17.5 | M16 | |
| T140-2/B | 76 | 70 | 33 | 5 | 14.5 | 20.5 | 19 |
|
17.5 | M16 | |
■டி வகை அழுத்தம் தட்டு
| குறியீடு | பதவி | பரிமாணங்கள்(மிமீ) | |||||||||
| A | B | C | D | E | F | G | M | Ø | போல்ட் | ||
| T1 | T45/A | 32 | 22 | 15 | 12 | 5.5 | 5 | 11 | 23 | 10 | M10 |
| T50/A | 32 | 22 | 15 | 12 | 5.5 | 5 | 11 | 23 | 10 | M10 | |
| T2 | T70-1/B | 39 | 26 | 16 | 15 | 7.3 | 6.5 | 13 | 27 | 12 | M12 |
| T75-3/B | 39 | 26 | 16 | 15 | 7.3 | 6.5 | 13 | 27 | 12 | M12 | |
| T82/B | 39 | 26 | 16 | 15 | 7.3 | 6.5 | 13 | 27 | 12 | M12 | |
| T3 | T89/B | 45 | 29 | 16 | 18.5 | 9.5 | 8 | 13 | 34 | 14 | M14 |
| T90/B | 45 | 29 | 16 | 18.5 | 9.5 | 8 | 13 | 34 | 14 | M14 | |
| T4 | T114/B | 50 | 34 | 16 | 20.5 | 10.5 | 8.5 | 15 | 40 | 14 | M16 |
| T125/B | 50 | 34 | 16 | 20.5 | 10.5 | 8.5 | 15 | 40 | 16 | M16 | |
| T127/B | 50 | 34 | 16 | 20.5 | 10.5 | 8.5 | 15 | 40 | 16 | M16 | |
| T5 | T140-1/B | 55 | 37 | 18 | 23 | 13 | 11 | 17 | 42 | 18 | M18 |
| T140-2/B | 55 | 37 | 18 | 23 | 13 | 11 | 17 | 42 | 18 | M18 | |

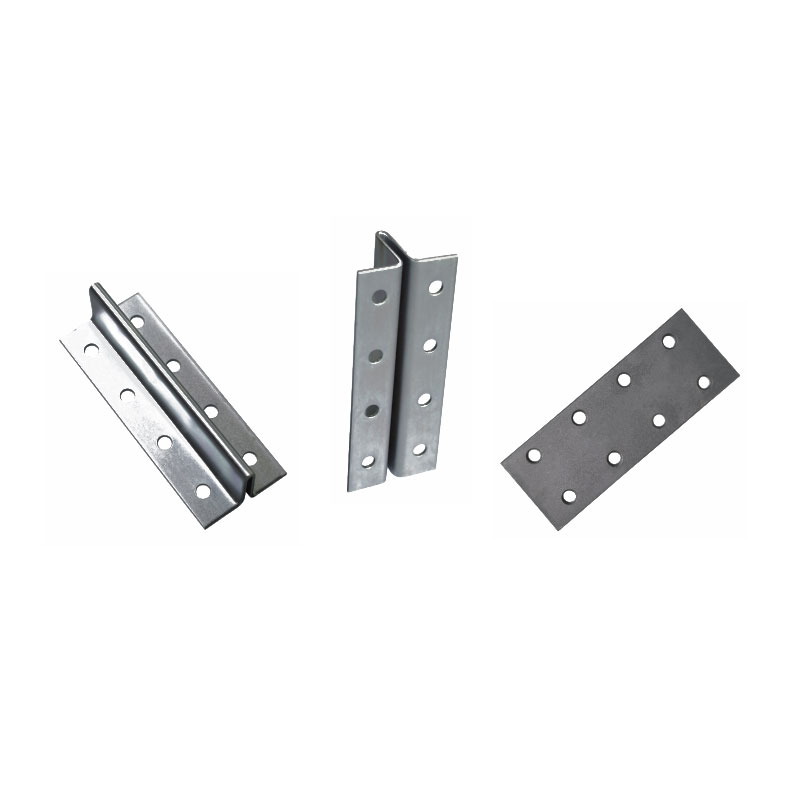

சூடான குறிச்சொற்கள்: எலிவேட்டர் வழிகாட்டி ரயில் பாகங்கள், சீனா, உற்பத்தியாளர், சப்ளையர், தொழிற்சாலை, தரம், தனிப்பயனாக்கப்பட்ட, மேம்பட்ட
