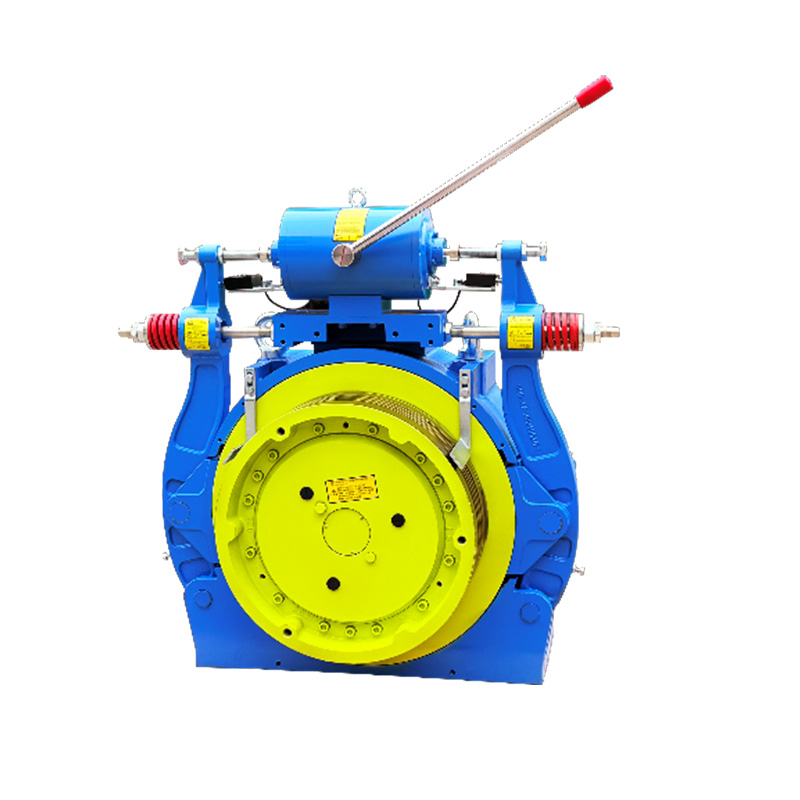

WTY1/SWTY1 (480mm Sheave) தொடர் இயந்திரங்கள்
| திறன் | 800 கிலோ-2000 கிலோ |
| கயிறு கட்டுதல் | 2:1|1:1 |
| அண்டர்கட் | U |
| ஃபுட் பேட் பிளாட்னெஸ் | <0.5மிமீ |
| பாதுகாப்பு மதிப்பீடு | IP40 |
| காப்பு வகுப்பு | F |
| துருவங்கள் | 32 |
| கடமை சுழற்சி | S5-40% |
| மோட்டார் மதிப்பிடப்பட்ட மின்னழுத்தம் | AC380V |
| பிரேக் | பறை |
| மின்னழுத்தத்தை எடுத்தல்/பிடித்தல் | AC110V/DC110V |
DC பிரேக்கிற்கான முழு-அலை திருத்தும் சக்தி ஆதாரம்
WTY1 & SWTY1(480mm ஷீவ்) தொடர் -ஒற்றை மடக்கு (வெளிப்புற ரோட்டர்)
| மாதிரி | திறன் கிலோ |
உயர்த்தி வேகம் m/s |
மதிப்பிடப்பட்ட வெளியீடு kW |
மதிப்பிடப்பட்ட மின்னோட்டம் A |
மதிப்பிடப்பட்ட வேகம் ஆர்பிஎம் |
அதிர்வெண் ஹெர்ட்ஸ் |
ஷீவ் விட்டம் மிமீ |
முறுக்கு Nm |
கயிறுகள் | பள்ளம் மாவட்டம் மிமீ |
வெட்டு கோணம் |
பள்ளம் கோணம் | கயிறு கட்டுதல் | தண்டு சுமை கிலோ |
கைப்பிடி சக்கரம் | ரிமோட் வெளியீடு | மந்தநிலை கிலோ மீ^2 |
Weight கிலோ |
| SWTY1-800-100(480) | 800 | 1.0 | 4.9 | 14.0 | 40 | 10.6 | 480 | 1171 | 7-f12 | 18 | β=95° | γ=30° | 1:1 | 5,500 | Y | Y | 11.50 | 660 |
| SWTY1-800-150(480) | 1.5 | 78 | 20.0 | 60 | 15.9 | 1254 | ||||||||||||
| SWTY1-800-160(480) | 1.6 | 8.4 | 20.0 | 64 | 17.0 | |||||||||||||
| SWTY1-800-175(480) | 1.75 | 9.1 | 20.0 | 70 | 18.6 | |||||||||||||
| SWTY1-800-200(480) | 2.0 | 10.5 | 25.0 | 80 | 21.2 | |||||||||||||
| SWTY1-800-250(480) | 2.5 | 13.1 | 30.0 | 99 | 26.5 | |||||||||||||
| SWTY1-1000-100(480) | 1000 | 1.0 | 6.5 | 17.0 | 40 | 10.6 | 480 | 1568 | 7-f12 | 18 | β=95° | γ=30° | 1:1 | 5,500 | Y | Y | 12.00 | 690 |
| SWTY1-1000-150(480) | 1.5 | 9.8 | 26.0 | 60 | 15.9 | |||||||||||||
| SWTY1-1000-160(480) | 1.6 | 10.5 | 26.0 | 64 | 17.0 | |||||||||||||
| SWTY1-1000-175(480) | 1.75 | 11.4 | 26.0 | 70 | 18.6 | |||||||||||||
| SWTYl-1000-200(480) | 2.0 | 13.1 | 29.0 | 80 | 21.2 | |||||||||||||
| SWTY1-1000-250(480) | 2.5 | 16.3 | 35.0 | 99 | 26.5 | |||||||||||||
| ★SWTY1-1150-100(480) | 1150 | 1.0 | 6.5 | 17.0 | 40 | 10.6 | 480 | 1570 | 7-f12 | 18 | β=95° | γ=30° | 1:1 | எஸ்,500 | Y | Y | 12.00 | 690 |
| ★SWTY1-1150-150(480) | 1.5 | 9.8 | 26.0 | 60 | 15.9 | |||||||||||||
| ★SWTY1-1150-160(480) | 1.6 | 10.5 | 26.0 | 64 | 17.0 | |||||||||||||
| ★SWTY1-1150-175(480) | 1.75 | 11.5 | 26.0 | 70 | 18.6 | |||||||||||||
| ★SWTY1-1150-200(480) | 2.0 | 13.1 | 29.0 | 80 | 21.2 | |||||||||||||
| ★SWTY1-1150-250(480) | 2.5 | 16.4 | 35.0 | 99 | 26.5 | |||||||||||||
| WTY1-1600-100(480) | 1600 | 1.0 | 10.6 | 25.0 | 80 | 21.2 | 480 | 1277 | 7-f12 | 18 | β=95° | γ=30° | 2:1 | 5,500 | Y | Y | 12.00 | 690 |
| WTY1-1600-150(480) | 1.5 | 16.0 | 40.0 | 119 | 31.8 | |||||||||||||
| WTY1-1600-160(480) | 1.6 | 17.0 | 40.0 | 127 | 34.0 | |||||||||||||
| WTY1-1600-175(480) | 1.75 | 18.6 | 40.0 | 139 | 37.1 | |||||||||||||
| WTY1-1600-200(480) | 2.0 | 21.3 | 45.0 | 159 | 42.4 | |||||||||||||
| WTY1-2000-100(480) | 2000 | 1.0 | 13.3 | 310 | 80 | 21.2 | 480 | 1596 | 7-f12 | 18 | β=95° | γ=30° | 2:1 | 5,500 | Y | Y | 12.00 | 690 |
| WTY1-2000-150(480) | 1.5 | 20.0 | 47.0 | 119 | 31.8 | |||||||||||||
| WTY1-2000-160(480) | 1.6 | 21.3 | 47.0 | l27 | 34.0 | |||||||||||||
| WTYI-2000-175(480) | 1.75 | 23.3 | 47.0 | 139 | 37.1 | |||||||||||||
| WTYl-2000-200(480) | 2.0 | 26.5 | 55.5 | 159 | 42.4 |
குறிப்புகள்:
1.With"★"mark, இருப்பு விகிதம் 0.48~0.5.
2.பிரேக் AC110V மற்றும் DC110V விருப்பத்திற்குரியது, மற்ற பிரேக் மின்னழுத்தம் தயவுசெய்து பொறியாளர்களை அணுகவும்.
3.ஏசி பிரேக் கன்ட்ரோலருடன் பொருத்தப்பட்டுள்ளது, ஸ்டெப்-டவுன் டிரான்ஸ்பார்மர் தேவையில்லை. டிசி பிரேக்கிற்கு கேபினட்டில் ஸ்டெப்-டவுன் டிரான்ஸ்பார்மர் தேவைப்படுகிறது.
