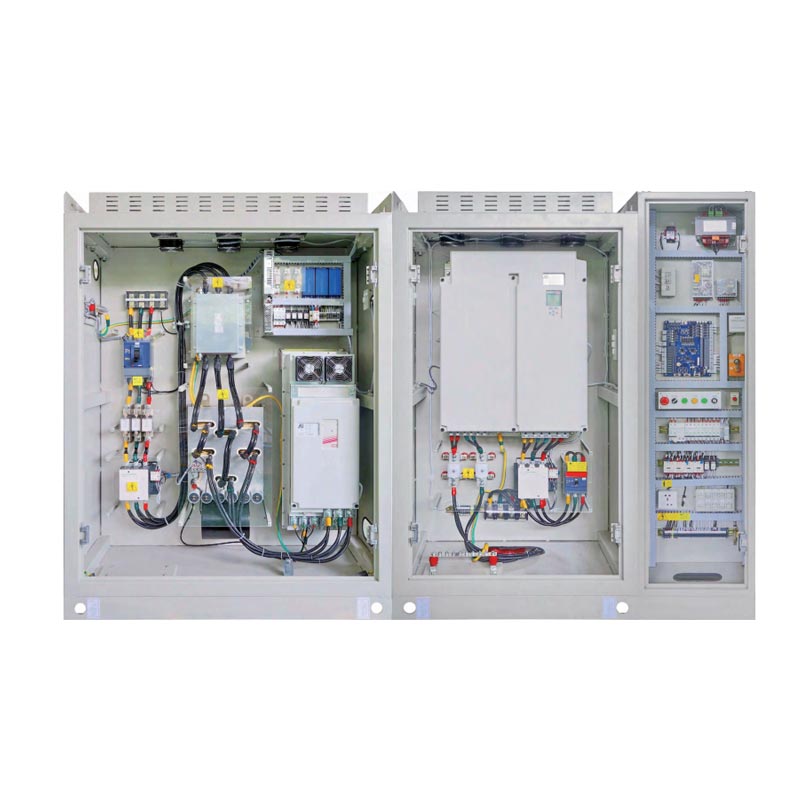

K-MC8000-VVVF எலிவேட்டர் கன்ட்ரோலர்
அதிவேகம்
■அதிகபட்ச வேகம்: 8 மீ/வி
■மாடியின் அதிகபட்ச எண்ணிக்கை:128 மாடிகள்
■அதிகபட்ச மோட்டார் அளவு: 200kW
■முழுமையான நிலை மற்றும் வேகக் கருத்துடன் தொடர் வேகக் கட்டுப்பாடு
■மாடியின் அதிகபட்ச எண்ணிக்கை:128 மாடிகள்
■அதிகபட்ச மோட்டார் அளவு: 200kW
■முழுமையான நிலை மற்றும் வேகக் கருத்துடன் தொடர் வேகக் கட்டுப்பாடு
வசதியான
சத்தம் மற்றும் அதிர்வு தரநிலை
கிடைமட்ட அதிர்வு: (A95)அதிகபட்சம் ≤ 7 கேஎல்
செங்குத்து அதிர்வு: (A95)அதிகபட்சம் ≤ 7 கேஎல்
இரைச்சல் அளவீடு: அதிகபட்சம் ≤ 55 dB
கிடைமட்ட அதிர்வு: (A95)அதிகபட்சம் ≤ 7 கேஎல்
செங்குத்து அதிர்வு: (A95)அதிகபட்சம் ≤ 7 கேஎல்
இரைச்சல் அளவீடு: அதிகபட்சம் ≤ 55 dB
■வலுவான தரை நிலைப் பாதுகாப்பிற்கான கட்டுப்பாட்டு அமைப்புடன் ஒருங்கிணைக்கப்பட்டது
■வேன்கள் மற்றும் சுவிட்சுகள், டெர்மினல் ஸ்லோடவுன் லிமிட் சுவிட்சுகள், சாதாரண வரம்பு சுவிட்சுகள் போன்றவற்றை நிலைநிறுத்துவதற்கான தேவையை நீக்குகிறது.
ஒரு பாரம்பரிய தண்டு அமைப்புக்கு தேவையானவை
■நிகழ்நேர தகவலுக்கான முழுமையான நிலை மற்றும் வேகத்தைக் கண்டறிதல்
■சுருக்கப்பட்ட கதவு பூட்டுகளைக் கண்டறிய கட்டுப்பாட்டு அமைப்புடன் இணைந்து.
■வேன்கள் மற்றும் சுவிட்சுகள், டெர்மினல் ஸ்லோடவுன் லிமிட் சுவிட்சுகள், சாதாரண வரம்பு சுவிட்சுகள் போன்றவற்றை நிலைநிறுத்துவதற்கான தேவையை நீக்குகிறது.
ஒரு பாரம்பரிய தண்டு அமைப்புக்கு தேவையானவை
■நிகழ்நேர தகவலுக்கான முழுமையான நிலை மற்றும் வேகத்தைக் கண்டறிதல்
■சுருக்கப்பட்ட கதவு பூட்டுகளைக் கண்டறிய கட்டுப்பாட்டு அமைப்புடன் இணைந்து.
| செயல்பாடு | பாதுகாப்பு நிலை |
| முன் திறப்பு செயல்பாடு | SIL3 |
| கதவுகள் திறந்த செயல்பாட்டுடன் மீண்டும் சமன் செய்தல் | SIL3 |
| திட்டமிடப்படாத கார் இயக்கம் பாதுகாப்பு (UCMP) | SIL3 |
| அதிவேக பாதுகாப்பு | SIL3 |
| ETSL ஸ்ட்ரோக் பஃபர் செயல்பாட்டைக் குறைத்தது | SIL3 |
முழுமையான நிலை இறங்கும் அமைப்பு
சுற்றுச்சூழல் ரீதியாக
மீளுருவாக்கம் அமைப்பு என்பது அதிவேகக் கட்டுப்பாட்டில் ஒரு நிலையான அமைப்பாகும். லிஃப்ட் முழு சுமை கீழே இயங்கும் போது அல்லது ஏற்றப்படாமல் இருக்கும் போது மோட்டாரிலிருந்து பெறப்படும் ஆற்றலை அது எடுத்துச் சென்று அதை மீண்டும் ஊட்டமளிக்கும். கட்டிடத்தின் கட்டம் அமைப்பு, இது மற்ற மின் சாதனங்களால் பயன்படுத்தப்படலாம், இதனால் சக்தி குறைகிறது நுகர்வு.
மீளுருவாக்கம் அமைப்புக்கு, ஆக்டிவ் ஃபிரண்ட் எண்ட் (AFE) மிகவும் பயனுள்ள தீர்வாகும். திருப்திப்படுத்த AFE பயன்படுத்தப்படலாம் மிகவும் கடுமையான ஹார்மோனிக் விலகல் நிலைகள் (THDi <5%). ஒரு AFE தீர்வு, ஹார்மோனிக் லிட்டர்கள் கொண்ட பல இணை வரி மீளுருவாக்கம் அலகுகளுடன் ஒப்பிடுகையில் ஒரு செலவு நன்மையை வழங்க முடியும்.
EMC
மின்காந்த இணக்கத்தன்மை (EMC) மற்றும் லிஃப்ட் கட்டுப்படுத்தியின் குறுக்கீடு ஒடுக்கம் லிஃப்ட் பாதுகாப்பான செயல்பாட்டிற்கான அடிப்படை. துல்லியமான வடிவமைப்புடன், மின்னோட்டம் மற்றும் மின்னழுத்தத்துடன் EMC எல்.டி நிலையான செயல்பாட்டை உறுதிப்படுத்த, அதிவேக லிஃப்ட் கட்டுப்பாட்டு பயன்பாடுகளுக்கு செயல்பாடுகளை கட்டுப்படுத்துவது பொருத்தமானது அமைப்பின்.
இது EMC தரநிலைகளை சந்திக்கிறது (EN12015, EN12016, EN61000-4, முதலியன) ஊட்டி கேபிள் கதிர்வீச்சு குறுக்கீட்டைக் குறைத்தல்; உள்ளீட்டு மின்னோட்டக் கூர்முனைகளைக் குறைத்தல் மற்றும் கணினி குறுக்கீடுகளை அடக்குதல்; ஃபுல்-வேவ் ரெக்டி எர் சர்க்யூட் மூலம் உருவாக்கப்பட்ட சிஸ்டம் குறைந்த அதிர்வெண் குறுக்கீட்டைக் குறைக்கிறது. ஹார்மோனிக் எல்டர் என்பது மிகச் சிறிய அளவிலான ஒரு புதுமையான தீர்வாகும் மற்றும் லிஃப்டில் எளிதாக உட்பொதிக்கப்படலாம். கட்டுப்பாட்டு அமைப்பு.
மீளுருவாக்கம் அமைப்பு என்பது அதிவேகக் கட்டுப்பாட்டில் ஒரு நிலையான அமைப்பாகும். லிஃப்ட் முழு சுமை கீழே இயங்கும் போது அல்லது ஏற்றப்படாமல் இருக்கும் போது மோட்டாரிலிருந்து பெறப்படும் ஆற்றலை அது எடுத்துச் சென்று அதை மீண்டும் ஊட்டமளிக்கும். கட்டிடத்தின் கட்டம் அமைப்பு, இது மற்ற மின் சாதனங்களால் பயன்படுத்தப்படலாம், இதனால் சக்தி குறைகிறது நுகர்வு.
மீளுருவாக்கம் அமைப்புக்கு, ஆக்டிவ் ஃபிரண்ட் எண்ட் (AFE) மிகவும் பயனுள்ள தீர்வாகும். திருப்திப்படுத்த AFE பயன்படுத்தப்படலாம் மிகவும் கடுமையான ஹார்மோனிக் விலகல் நிலைகள் (THDi <5%). ஒரு AFE தீர்வு, ஹார்மோனிக் லிட்டர்கள் கொண்ட பல இணை வரி மீளுருவாக்கம் அலகுகளுடன் ஒப்பிடுகையில் ஒரு செலவு நன்மையை வழங்க முடியும்.
EMC
மின்காந்த இணக்கத்தன்மை (EMC) மற்றும் லிஃப்ட் கட்டுப்படுத்தியின் குறுக்கீடு ஒடுக்கம் லிஃப்ட் பாதுகாப்பான செயல்பாட்டிற்கான அடிப்படை. துல்லியமான வடிவமைப்புடன், மின்னோட்டம் மற்றும் மின்னழுத்தத்துடன் EMC எல்.டி நிலையான செயல்பாட்டை உறுதிப்படுத்த, அதிவேக லிஃப்ட் கட்டுப்பாட்டு பயன்பாடுகளுக்கு செயல்பாடுகளை கட்டுப்படுத்துவது பொருத்தமானது அமைப்பின்.
இது EMC தரநிலைகளை சந்திக்கிறது (EN12015, EN12016, EN61000-4, முதலியன) ஊட்டி கேபிள் கதிர்வீச்சு குறுக்கீட்டைக் குறைத்தல்; உள்ளீட்டு மின்னோட்டக் கூர்முனைகளைக் குறைத்தல் மற்றும் கணினி குறுக்கீடுகளை அடக்குதல்; ஃபுல்-வேவ் ரெக்டி எர் சர்க்யூட் மூலம் உருவாக்கப்பட்ட சிஸ்டம் குறைந்த அதிர்வெண் குறுக்கீட்டைக் குறைக்கிறது. ஹார்மோனிக் எல்டர் என்பது மிகச் சிறிய அளவிலான ஒரு புதுமையான தீர்வாகும் மற்றும் லிஃப்டில் எளிதாக உட்பொதிக்கப்படலாம். கட்டுப்பாட்டு அமைப்பு.
